Некоторые каталоги двигателей



Уважаемые господа!

Предлагаем вам пример каталога для двигателя QSK-19С 700, применяемого на автомобилях БелАЗ и другой технике.

Пожалуйста, присылайте нам информацию о Ваших потребностях.

БАЗОВАЯ ИНФОРМАЦИЯ ПО ДВИГАТЕЛЮ
Доработка Оригинальный
Серийный  двигателя 37234296
№ заводского заказа-наряда SO20027
Завод CIC - Industrial Center
Дата изготовления 18 Mar 2008
Дата начала действия гарантии 28 Oct 2008
Код модуля ECM  D40991.06
№ топливного насоса номер по каталогу 3202168
Калибровка топливного насоса E448
Микрофиша K
№ комплектации двигателя D193104CU02
№ перечня контрольных деталей CPL2559
EPA Model Name
Название маркетинговой модели QSK19
Название обслуживаемой модели QSK19 CM500
3804667 Комплект верхних прокладок двигателя
3804668 Комплект прокладок под отдельную головку
4089717 Комплект нижних прокладок двигателя
поз   номер по каталогу Название детали к-во Примечания
  AB4003 Опора вспомогательных агрегатов   Support, accessory
1 S 106 Болт с шестигранной головкой 2 1/2 - 13 X 1 3/4 in
2 S 145 Болт с шестигранной головкой 2 1/2 - 13 X 1 1/4 in
3 S 200 Прочная шестигранная гайка 4 1/2 - 13 UNC
4 3036900 Плоская шайба 4 1/2 in
5 3052061 Болт с шестигранной головкой 4 1/2 - 13 X 1 in
6 3090273 Bracket, Cus Accessory 1
7 3096485 Bracket, Cus Accessory 1
поз  номер по каталогу Название детали к-во Примечания
  AD4019-03 Шкив привода вспомогательных агрегатов   Pulley, accessory drive
1 3086127 Pulley, Accessory Drive 1 Serviced as 3804994
2 S 316 Key, Plain Woodruff 1
3 3200287 Seal, Keyway 1 Serviced as 3803852
равпоз  номер по каталогу Название детали к-во Примечания
  BB4706-18 Блок цилиндров   Блок цилиндров
        Rear Gear Train: No
        Hydraulic Drive Provision:
        Да
  4917433 Блок цилиндров 1
1 67211 Dowel, Rear Main Bearing 2
2 124921 Dowel 2
3 205021 Крышка коренного подшипника 4
4 205022 Крышка коренного подшипника 1
5 205023 Крышка коренного подшипника 1
6 205075 Крышка коренного подшипника 1
7 3811993 Tube, Lub Oil Transfer 1
8 4917432 Блок цилиндров 1
9 3007632 Расширительная пробка 7
10 3025482 Болт с 12-гранной головкой 14
11 3081677 Втулка 7
  3090258 Промежуточная шестерня 1
12 3090256 Втулка 1
13 3090257 Промежуточная шестерня 1
14 3081465 Болт с шестигранной головкой 5
15 3090260 Plate, Thrust Bearing Wear 1
16 3090261 Держатель шестерни 1
17 3090358 Упорный подшипник 2
18 207527 Болт с 12-гранной головкой 1 5/8 - 18 X 3 in
19 3200772 Плоская шайба 1 5/8 in
20 3202114 Промежуточный вал 1
  3090488 Промежуточная шестерня 1
21 3090487 Промежуточная шестерня 1
25 3004686 Втулка 1
  3402171 Промежуточный вал 1
22 3402169 Промежуточный вал 1
23 3402170 Круглый штифт 1
24 130083 Упорный подшипник 2
  3004739 Gear, Hydraulic Pump 1
25 3004686 Втулка 1
26 3004738 Промежуточная шестерня 1
впоз  номер по каталогу Название детали к-во Примечания
  BB4706-06 Толкатель распределительного вала   Толкатель распределительного вала

  3408295 Lever, Cam Follower TLA 6 Recon Equivalent 3408295 NX
1 3064523 Пружинное кольцо 2
  3408296 Lever, Cam Follower 1
2 3408266 Lever, Cam Follower 1
3 167157 Ball, Check 2
4 4065751 Штифт ролика толкателя распределительного вала 1
5 3090009 Ролик толкателя распределительного вала 1
6 4006772 Socket, Cam Follower 1
  4065748 Lever, Cam Follower 2
7 4065747 Lever, Cam Follower 1
8 4065750 Штифт ролика толкателя распределительного вала 1
9 3090010 Ролик толкателя распределительного вала 1
10 167157 Ball, Check 1
11 4006772 Socket, Cam Follower 1
  3085715 Shaft, Cam Follower 1
12 3085710 Shaft, Cam Follower 1
13 205227 Расширительная пробка 2
14 3081551 Болт с 12-гранной головкой 12
  поз   номер по каталогу Название детали к-во Примечания
  BB4706-03 Коленчатый вал и подшипники   Коленчатый вал и подшипники
  3331586 Crankshaft, Engine TLA 1 Recon Equivalent 3331586 NX
1 3096362 Коленчатый вал двигателя 1
2 4953166 Шестерня коленчатого вала 1
3 206904 Key, Plain Woodruff 1

  AR12270 Shell, Main Bearing STD A/R Стандартный
4 205140 Коренной подшипник 5 Стандартный
5 205150 Коренной подшипник 5 Стандартный
6 205160 Коренной подшипник 2 Стандартный
7 205170 Коренной подшипник 2 Стандартный
8 205112 Упорный подшипник 4 Стандартный

  AR12271 Shell, Main Bearing .010 A/R 0.25 mm Oversize
4 205141 Коренной подшипник 5 0.25 mm Oversize
5 205151 Коренной подшипник 5 0.25 mm Oversize
6 205161 Коренной подшипник 2 0.25 mm Oversize
7 205171 Коренной подшипник 2 0.25 mm Oversize
8 205112 Упорный подшипник 4 Стандартный

  AR12272 Shell, Main Bearing .020 A/R Ремонтный размер 0,50 мм
4 205142 Коренной подшипник 5 Ремонтный размер 0,50 мм
5 205152 Коренной подшипник 5 Ремонтный размер 0,50 мм
6 205162 Коренной подшипник 2 Ремонтный размер 0,50 мм
7 205172 Коренной подшипник 2 Ремонтный размер 0,50 мм
8 205112 Упорный подшипник 4 Стандартный

  AR12273 Shell, Main Bearing .030 A/R 0.75 mm Oversize
4 205143 Коренной подшипник 5 0.75 mm Oversize
5 205153 Коренной подшипник 5 0.75 mm Oversize
6 205163 Коренной подшипник 2 0.75 mm Oversize
7 205173 Коренной подшипник 2 0.75 mm Oversize
8 205112 Упорный подшипник 4 Стандартный

    $THRUST RINGS - OVERSIZE
8 3001196 Упорный подшипник A/R 0.25 mm Oversize
8 3001197 Упорный подшипник A/R Ремонтный размер 0,50 мм
  поз   номер по каталогу Название детали к-во Примечания
  BB4706-01 Cylinder Liner   Cylinder Liner

  4009625 Kit, Liner 6
        AR70577 PDC Kit 1
1 3081489 Сальник 1
2 3011076 Seal, D Ring 1
3 3014668 Seal, D Ring 1
4 4009220 Liner, Cylinder 1 Serviced as 4024767
5 3088298 Ring, Liner Seal 1 .0205 in
6 4000504 Уплотнительное кольцо прямоугольного сечения 1
  поз   номер по каталогу Название детали к-во Примечания

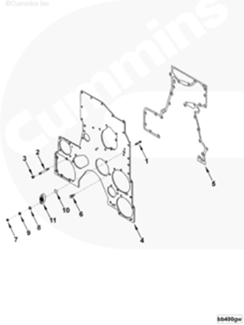

  BB4706 Gear Cover   Gear Cover

  3331632 Plate, Gear Cover 1
1 206217 Шпилька 3
2 206218 Шпилька 1
3 3019961 Nut, Plug 4 3/8 - 16 UNC.
4 3331631 Plate, Gear Cover 1
5 3090320 Gasket, Gear Cover Plate 1
6 3014766 Болт с невыпадающей шайбой 14 3/8 - 16 X 1 3/64 in
7 S 205 Стандартная шестигранная гайка 2 3/8 - 24 UNF
8 S 602 Плоская шайба 2 3/8 in
9 S 604 Стопорная шайба 2 3/8 in
10 3042543 Уплотнительное кольцо 1
11 3331630 Boss 1
12 3042329 Плоская шайба 14 3/8 in

поз  номер по каталогу Название детали к-во Примечания
  BB4706-03 Gear Cover Plate   Gear Cover Plate

  3331632 Plate, Gear Cover 1
1 206217 Шпилька 3
2 206218 Шпилька 1
3 3019961 Nut, Plug 4 3/8 - 16 UNC
4 3331631 Plate, Gear Cover 1
5 3090320 Gasket, Gear Cover Plate 1
6 3014766 Болт с невыпадающей шайбой 14 3/8 - 16 X 1 3/64 in
7 S 205 Стандартная шестигранная гайка 2 3/8 - 24 UNF
8 S 602 Плоская шайба 2 3/8 in
9 S 604 Стопорная шайба 2 3/8 in
10 3042543 Уплотнительное кольцо 1
11 3331630 Boss 1
поз  номер по каталогу Название детали к-во Примечания
  BB4706 Idler Gear   Idler Gear

1 207527 Болт с 12-гранной головкой 2 5/8 - 18 X 3 in
2 3200772 Плоская шайба 2 5/8 in
  3004739 Gear, Bushing Ps Idler 1
3 3004686 Втулка 1
4 3004738 Промежуточная шестерня 1
5 3202114 Промежуточный вал 2
  3090258 Промежуточная шестерня 1
6 3090256 Втулка 1
7 3090257 Промежуточная шестерня 1
8 3081465 Болт с шестигранной головкой 5
9 3090260 Plate, Thrust Bearing Wear 1
10 3090261 Держатель шестерни 1
11 3090358 Упорный подшипник 2
  3402171 Промежуточный вал 1
12 3402169 Промежуточный вал 1
13 3402170 Круглый штифт 1
  3090488 Промежуточная шестерня 1
3 3004686 Втулка 1
14 3090487 Промежуточная шестерня 1
15 130083 Упорный подшипник 4
  поз   номер по каталогу Название детали к-во Примечания
  BB4706 Форсунка охлаждения поршня   Форсунка охлаждения поршня

  4081128 Форсунка охлаждения поршня 6
1 3081485 Цилиндрический штифт 1
2 4081126 Форсунка охлаждения поршня 1
3 4081127 Body, Pst Cooling Nozzle 1
4 3067954 Болт с невыпадающей шайбой 6 3/8 - 16 X 3/4 in
5 3081494 Уплотнительное кольцо 6
6 3081724 Уплотнительное кольцо с зазором 6
  поз   номер по каталогу Название детали к-во Примечания
  BB4709-03 Трубопроводы блока цилиндров   Трубопроводы блока цилиндров
1 156075 Расширительная пробка 2 1 3/16"
  3037536 Резьбовая пробка 5 9/16 - 18 UNF
2 3037537 Уплотнительное кольцо 4
3 3040813 Резьбовая пробка 4
  3066323 Резьбовая пробка 1 1 5/8 - 12 UNC
4 3063166 Уплотнительное кольцо 1
5 3066322 Резьбовая пробка 1
  3066325 Резьбовая пробка 2 3/8 - 24 UNF
6 3034412 Уплотнительное кольцо 1
7 3066324 Резьбовая пробка 1
8 3081529 Расширительная пробка 2
ый   номер по каталогу Название детали к-во Примечания
  CF4010 Ref Compressor Mounting   Mounting, reference
1 S 223 Прочная шестигранная гайка 2 3/8 - 16 UNC
2 S 225 Nut, Heavy Hexagon Jam 1 3/8 - 16 UNC
3 142686 Болт с шестигранной головкой 1 3/8 - 16 X 2 3/4"
4 3011715 Болт с невыпадающей шайбой 2 3/8 - 16 X 1 3/16"
5 3081784 Bracket, Ref Compressor 1
6 3081996 Bracket, Ref Compressor 1
7 109594 Плоская шайба 2 3/8"
8 S 604 Стопорная шайба 3 3/8 in
9 3042329 Плоская шайба 2 3/8 in
10 108330 Плоская шайба 5 3/8 in
   номер по каталогу Название детали к-во Примечания
  CM4701-03 Крышка толкателей распределительного вала   Cam cover
1 AS16020 NF Hose 1
2 43828 A Хомут шланга 2 11 16 - 1 1/2 in
3 107981 Крышка заливной горловины 1 Komatsu #07025-00100
4 3027935 Наклейка  1
5 4953512 Болт с невыпадающей шайбой 7
6 4953513 Болт с невыпадающей шайбой 7
7 4910190 Gasket, Camshaft Cover 1
8 3090178 Cover, Camshaft 1
9 3042329 Плоская шайба 14 3/8 in
  поз   номер по каталогу Название детали к-во Примечания
  CP4060-03 Воздушный компрессор   Air compressor
        no air compressor
        Includes cover plate only.
1 3010596 Болт с невыпадающей шайбой 2 3/8 - 16 X 1 1/4 in
2 3011693 Защитная крышка 1
3 3201388 Фланцевая прокладка 1
4 3014766 Болт с невыпадающей шайбой 2 3/8 - 16 X 1 3/64 in
5 207112 Flange, Weld 1
6 207117 Gasket, Air Compressor 1
авпоз  номер по каталогу Название детали к-во Примечания
  DA4051-02 Гаситель крутильных колебаний   Damper, vibration
1 S 608 Стопорная шайба 6 1/2 in
2 205059 Плоская шайба 6 3/4 in
3 205378 Болт с 12-гранной головкой 6 1/2 - 13 X 1 1/4"
4 3036846 Болт с 12-гранной головкой 6 3/4 - 16 X 4 1/2"
5 3081040 Гаситель крутильных колебаний 1 Use P/N 217322 for Service
6 3331601 Flange, Power Takeoff 1
  поз   номер по каталогу Название детали к-во Примечания
  DF4003 Механизм передних распределительных шестерен   Drive, fro ger tra acc
1 3007380 Gasket, Hydraulic Pump 1
2 3012472 Болт с невыпадающей шайбой 4 3/8 - 16 X 1 1/2 in
  3013748 Drive, Hydraulic Pump 1
3 188040 Упорный подшипник 2
4 205781 Пружинное кольцо 1
5 205784 Washer, Clamping 1
6 207256 Gear, Hydraulic Pump 1
  3007391 Support, Hydraulic Pump 1
7 3007368 Support, Hydraulic Pump 1
8 3014993 Втулка 1
  3200943 Shaft, Hyd Pump Drive 1
9 205769 Shaft, Hyd Pump Drive 1
10 205771 Шлицевая муфта втулки 1
  поз   номер по каталогу Название детали к-во Примечания
  DF4702-04 Механизм передних распределительных шестерен   Drive, fro ger tra acc
1 S 109 Болт с шестигранной головкой 2 3/8 - 16 X 7/8 in
2 S 145 Болт с шестигранной головкой 2 1/2 - 13 X 1 1/4 in
3 S 604 Стопорная шайба 2 3/8 in
4 S 608 Стопорная шайба 2 1/2 in
5 204048 Защитная крышка 1
6 3004242 Gasket, Hydraulic Pump 1
7 3929751 Прокладка крышки привода вспомогательных агрегатов 1
8 3914868 Защитная крышка 1
  поз   номер по каталогу Название детали к-во Примечания
  DP4701-04 Привод топливного насоса   Drive, Fuel Pump.
  3804998 Kit, Acc Drive TLA 1 Recon equivalent 3804998 RX
1 3200287 Seal, Keyway 1 Serviced as 3803852
  3086130 Drive, Accessory TLA 1 Serviced as 3804998.
2           S 316 Key, Plain Woodruff 1
3 3000175 Hub, Jaw Coupling 1
4 3014103 Плоская шайба 1 1 1/32"
  3040814 Резьбовая пробка 2 7/16 - 20 UNF
5 3036665 Резьбовая пробка 1
6 3036666 Уплотнительное кольцо 1
7 3045136 Плоская шайба 1 1/2"
8 3045137 Болт с шестигранной головкой 1 1/2 - 20 X 2"
  3804997 Kit, Acc Drive Shaft 1
1 3200287 Seal, Keyway 1 Serviced as 3803852
9 3086122 Shaft, Accessory Drive   Serviced as 3804997.
10 3086231 Support, Accessory Drive 1
11 4953332 Gear, Accessory Drive 1
12 S 205 Стандартная шестигранная гайка 1 3/8 - 24 UNF
13 S 602 Плоская шайба 5 3/8 in
14 S 604 Стопорная шайба 1 3/8 in
15 3033038 Болт с невыпадающей шайбой 3 3/8 - 16 X 1 5/8 in
16 3044413 Болт с невыпадающей шайбой 1 3/8 - 16 X 2"
17 3410171 Gasket, Acc Drive Support 1
чный   номер по каталогу Название детали к-во Примечания
  EC4716 Термостат   Термостат
1 3076489 Термостат 2
поз  номер по каталогу Название детали к-во Примечания
  EH4702 Alternator Drive Pulley   Pulley, Alternator drive.
1 206996 Клиновой профилированный ремень 1
2 3002323 Шкив генератора 1
поз  номер по каталогу Название детали к-во Примечания
  EH4001-01 Крепление генератора   Mounting, Alternator
1 S 106 Болт с шестигранной головкой 1 1/2 - 13 X 1 3/4 in
2 S 113 Болт с шестигранной головкой 1 1/2 - 13 X 1 1/2 in
3 70897 Контргайка 1 1/2 - 20 UNF
4 111445 Стопорная шайба 2
5 158829 Болт с шестигранной головкой 1 1/2 - 20 X 6 1/2"
6 203310 Плоская шайба 3 9/16 in
  3201188 Регулировочная тяга 1
7       S 253 Стандартная шестигранная контргайка 1 1/2 - 20 UNF
8 206202 Стандартная шестигранная контргайка 1 1/2 - 20 UNF
9 3201185 Bolt, Eye 1 Serviced as 3201188
10 3201186 Bolt, Eye 1 Serviced as 3201188
11 3201187 Регулировочная тяга 1 Serviced as 3201188
поз   номер по каталогу Название детали к-во Примечания
  FA4115 Привод вентилятора   Drive ,fan
1 S 197 Болт с шестигранной головкой 5 3/8 - 16 X 4 1/4"
2 127362 Плоская шайба 4 3/8 in
3 3010596 Болт с невыпадающей шайбой 2 3/8 - 16 X 1 1/4 in
4 3010597 Болт с невыпадающей шайбой 2 3/8 - 16 X 3 3/4 in
5 3041859 Опора генератора 1
6 3042329 Плоская шайба 5 3/8 in
  поз   номер по каталогу Название детали к-во Примечания
  FA4704-05 Крепление привода вентилятора   Крепление привода вентилятора
1 S 106 C Болт с шестигранной головкой 1 3/8 - 16 X 4 3/4"
2 127362 Плоская шайба 4 3/8 in
3 3010596 Болт с невыпадающей шайбой 2 3/8 - 16 X 1 1/4 in
4 3010597 Болт с невыпадающей шайбой 2 3/8 - 16 X 3 3/4 in
5 3041859 Опора генератора 1
6 3042329 Плоская шайба 6 3/8 in
7 3090246 Bracket, Belt Tensioner 1
8 S 223 Прочная шестигранная гайка 3 3/8 - 16 UNC
9 3090174 Крепление распорки 2
10 S 166 B Болт с шестигранной головкой 2 3/8 - 16 X 5 3/4"
правпоз  номер по каталогу Название детали к-во Примечания

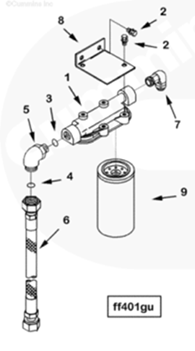

  FF4055-03 Топливный фильтр   Filter, fuel
1 212013 Головка топливного фильтра 1
2 3012470 Болт с невыпадающей шайбой 4 3/8 - 16 X 3/4"
  3081958 Колено с наружной резьбой 1
3       3040817 Уплотнительное кольцо 1
4       3085709 Уплотнительное кольцо 1
5       3085822 Колено с наружной резьбой 1
6 3090055 Гибкий шланг 1
7 3175846 Колено с наружной резьбой 1
8 3201656 Bracket, Shipping 1
9 3329289 Separator, Fuel Water
© 2000-2011 Cummins Inc., Box 3005, Columbus, IN 47202-3005 U.S.A.
  поз   номер по каталогу Название детали к-во Примечания
  FH4150-03 Картер маховика   Flywheel housing flywheel
1 S 103 A Болт с шестигранной головкой 2 5/8 - 11 X 2"
2 S 116 Болт с шестигранной головкой 10 5/8 - 11 X 1 1/2 in
3 S 603 Стопорная шайба 12 5/8"
4 S 631 Плоская шайба 8 1/4 in
5 172648 Уплотнительное кольцо прямоугольного сечения 12
6 3096260 Уплотнительное кольцо прямоугольного сечения 1
7 4922215 Болт с шестигранной головкой 8
8 3010595 Болт с невыпадающей шайбой 4 3/8 - 16 X 1"
9 3081794 Картер маховика 1
10 3201056 Cover, Flywheel Housing 1
11 4922217 Сальник 1
  поз   номер по каталогу Название детали к-во Примечания

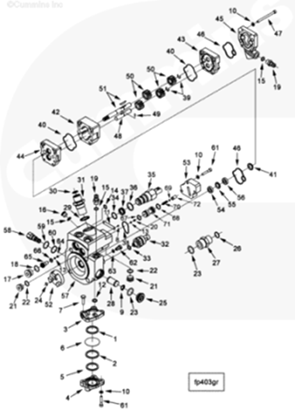

  FP4428-01 Топливный насос   Pump, fuel
  4009905 Топливный насос 1
        BM76340 Damper, Fuel Pump 1
1           100099 Уплотнительное кольцо прямоугольного сечения 1
2           139988 Уплотнительное кольцо прямоугольного сечения 1
3           153336 Body, Fuel Pump Damper 1
4           153338 Cover, Fuel Pump Damper 1
5           160514 Плоская шайба 1 1 11/16"
6           202897 Diaphragm,Fuel Pump Damper 1
7           3017051 Болт с невыпадающей шайбой 2 1/4 - 20 X 1 1/8"
8       S 2286 Крепежный винт 2
9       70700 Нажимная пружина 1
10       70704 Плоская шайба 5 1/4"
11       105375 Паспортная табличка 1
12       151900 Уплотнительное кольцо прямоугольного сечения 1
13       173086 Прокладка форсунки 1
14       202557 Уплотнительное кольцо 1
        3037536 Резьбовая пробка 1 9/16 - 18 UNF
15           3037537 Уплотнительное кольцо 1
16           3040813 Резьбовая пробка 1
        3040815 Резьбовая пробка 1 7/18 - 14 UNF
17           3040816 Резьбовая пробка 1
18           3040817 Уплотнительное кольцо 1
        3042619 Nipple, Coupling 1
15           3037537 Уплотнительное кольцо 1
19           3042620 Nipple, Coupling 1
20       3045035 Plug, Injector Orifice 1
        3046202 Резьбовая пробка 4 3/4 - 16 UNF
21           3040810 Резьбовая пробка 1
22           3046201 Уплотнительное кольцо 1
23       3046943 Уплотнительное кольцо 1
24       3080217 Пружинное кольцо 1
25       3080223 Cap, Fuel Pump Filter 1
        3081957 Муфта с наружной резьбой 1 1 3/16-12 x 1 1/16-12
23           3046943 Уплотнительное кольцо 1
26           3085709 Уплотнительное кольцо 1
27           3085830 Муфта с наружной резьбой 1
28       3090769 Сетчатый фильтр 1
        3090992 Обратный клапан 1
29           3035228 Уплотнительное кольцо 1
30           3076102 Уплотнительное кольцо 1
31           3867410 Обратный клапан 1
        3160538 Датчик давления 1 Fuel pump.
32           3160539 Датчик давления 1
33           3330202 Уплотнительное кольцо 1
        3330600 Actuator, Etr Fuel Control 1
34           3042542 Уплотнительное кольцо 1
35           3331029 Actuator, Etr Fuel Control 1
36           3865398 Уплотнительное кольцо 1
37           3867393 Сетчатый фильтр 1
38       3347938 Уплотнительное кольцо 1
        3348498 Pump, Gear Fuel 1
10           70704 Плоская шайба 4 1/4"
15           3037537 Уплотнительное кольцо 1
19           3042620 Nipple, Coupling 1
39           3080195 Пружинное кольцо 2
40           3330764 Уплотнительное кольцо 2
41           3347806 Круглый штифт 1
42           3348054 Housing, Fuel Pump Gear 1
43           3348338 Cover, Fuel Pump Gear 1
44           3348378 Cover, Fuel Pump Gear 1
45           3348499 Adapter, Fuel Connector 1
46           3348618 Seal, Diamond Ring 1
47           3348739 Болт с торцевой головкой 4
48           3417162 Промежуточный вал 1
49           3867124 Pin, Straight 1
50           3867578 Gear, Fuel Pumping 4
51           4001717 Shaft, Fuel Pump Drive 1
52       3348500 Hub, Jaw Coupling 1
53       3348501 Защитная крышка 1
        3348503 Support, Fuel Pump 1
54           3071643 Сальник 1 Serviced as 3803477
            3803477 Kit, Oil Seal 1
55           3074316 Spacer, Seal 1
56           3084713 Сальник 1 Serviced as 3803477
57           3330549 Support, Fuel Pump 1
        3348550 Клапан регулятора давления 1
58           3348549 Клапан регулятора давления 1
59           3348703 Уплотнительное кольцо 1
60           3867640 Уплотнительное кольцо 1
46       3348618 Seal, Diamond Ring 1
47       3348739 Болт с торцевой головкой 4
61       3417104 Болт с торцевой головкой 5
        3417166 Обратный клапан 1
62           3417165 Обратный клапан 1
63           3678925 Уплотнительное кольцо 1 M10
        3867737 Редукционный клапан  1
13           173086 Прокладка форсунки 1
64           3045012 Plug, Injector Orifice 1
65           3329676 Редукционный клапан  1
66           3417238 Уплотнительное кольцо 1
        4001749 Клапан регулятора давления 1
67           3045986 Уплотнительное кольцо 1
68           3066914 Уплотнительное кольцо 1
69           3071719 Регулировочная прокладка 1
70           3867668 Пружина клапана 1
71           4001750 Barrel, Control Valve 1
72           4001751 Plunger, Ful Prs Regulator 1
© 2000-2011 Cummins Inc., Box 3005, Columbus, IN 47202-3005 U.S.A.
поз   номер по каталогу Название детали к-во Примечания

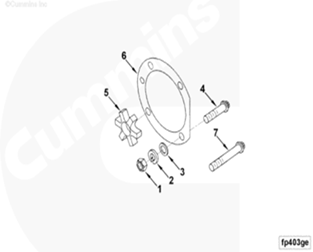

  FP4430-02 Муфта топливного насоса   Fuel pump coupling
  4067283 Муфта топливного насоса 1
1       S 217 Прочная шестигранная гайка 4 7/16 - 14 UNC
2       S 610 Стопорная шайба 4 7/16 in
3       69324 Плоская шайба 8 3/8 in
4       206328 Болт с 12-гранной головкой 2 7/16 - 14 X 1 3/4"
5       3046200 Spider, Jaw Coupling 1
6       4026171 Gasket, Fuel Pump 1
7       205643 Болт с 12-гранной головкой 2 7/16 - 14 X 2 3/4"
й   номер по каталогу Название детали к-во Примечания
  FS4043 ACCESSORIES,FUEL SYSTEM   Fuel system accessories
  4001977 Kit, Hot Start Knock 1
1       S 223 Прочная шестигранная гайка 2 3/8 - 16 UNC
2       S 602 Плоская шайба 2 3/8 in
3       3078053 Болт с невыпадающей шайбой 2 3/8 - 16 X 3 1/2 in
        3081981 Tee, Male Union 1
4           3085847 Tee, Male Union 1
5           3922794 Уплотнительное кольцо 3
6       3348639 Трубопровод подачи топлива 1
7       4001985 Гибкий шланг 1
8       4001988 Bracket, Module 1
9       4001989 Bracket, Module 1
10       4009250 Трубопровод подачи топлива 1
11       4010526 Connector, Electrical 1
12       4010528 Жгут проводов 1
        4080861 Kit, Hot Start Knock 1 Serviced as 4001977.
13           S 150 B Болт с торцевой головкой 1 5/16 - 18 X 1 Inch.
14           S 257 Стандартная шестигранная гайка 2 #10 - 32 UNF
15           S 605 Стопорная шайба 1 5/16 in
16           S 607 Стопорная шайба 3 #10
17           118226 Болт с торцевой головкой 4 #10 - 24 X 1 1/4"
18           129768 Пружина клапана 1
19           129839 Shield, Shutoff Valve 1
20           129888 Уплотнительное кольцо прямоугольного сечения 2
21           196057 Disc, Valve 1
22           3021420 Solenoid 1
23           3037537 Уплотнительное кольцо 1
            3081951 Колено с наружной резьбой 1
5               3922794 Уплотнительное кольцо 1
23               3037537 Уплотнительное кольцо 1
24               3085821 Колено с наружной резьбой 1
25           131026 Уплотнительное кольцо 1
26           4088274 Disc, Actuator 1
27           4088863 Корпус привода 1
28           4001978 Body, Shutoff Valve 1
29           4001979 Топливный насос 1
            4010509 Module, Aut Stg Control 1
30               3348642 Fuse 1
31               4010510 Module, Aut Stg Control 1
32       3348642 Fuse 1
        3348643 Tee, Female Branch 1
33           3867640 Уплотнительное кольцо 2
34           3348637 Tee, Female Branch 1
35       4001987 Колено с наружной резьбой 1
36       4010525 Connector, Electrical 1
37       4010527 Connector, Electrical 1
38       3348634 Резьбовая пробка 1
39 4057992 Трубопровод подачи топлива 1
правпоз  номер по каталогу Название детали к-во Примечания
  FT40071 Топливопроводы   Топливопроводы
1 S 103 Болт с шестигранной головкой 6 5/16 - 10 - 2 1/4"
2 S 107 Болт с шестигранной головкой 1 5/16 - 18 X 3/4"
3 S 223 Прочная шестигранная гайка 1 3/8 - 16 UNC
4 S 602 Плоская шайба 1 3/8 in
5 127184 Плоская шайба 7 1/4 in
6 3064321 Болт с невыпадающей шайбой 1 3/8 - 16 X 7/8"
7 3028324 Обратный клапан 1
8 3048292 Зажим 1
9 4922611 Колено с наружной резьбой 1
  3085702 Tee, Female Branch 1
10       202557 Уплотнительное кольцо 2
11       3085849 Tee, Female Branch 1
  3085769 Колено с наружной резьбой 1
10       202557 Уплотнительное кольцо 1
12       3037537 Уплотнительное кольцо 1
13       3085861 Колено с наружной резьбой 1
14 3086068 Трубопровод для слива топлива 1
15 3086070 Трубопровод для слива топлива 1
16 3086072 Трубный хомут 12
17 3090184 Bracket, Check Valve 1
© 2000-2011 Cummins Inc., Box 3005, Columbus, IN 47202-3005 U.S.A.
поз   номер по каталогу Название детали к-во Примечания

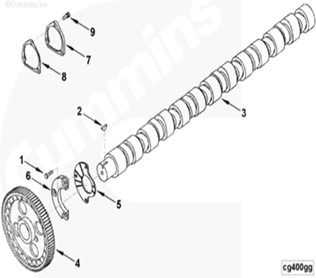

  PP2559-01 Распределительный вал   Распределительный вал

1 191772 Болт с 12-гранной головкой 3 3/8 - 16 X 1 1/4 in
2 S 302 Key, Offset Woodruff 1
3 3090000 Распределительный вал 1
4 3329533 Шестерня распределительного вала 1
5 3096458 Bearing, Camshaft Thrust 1
6 3408249 Plate, Thrust Bearing 1
7 3081620 Cover, Camshaft 1
8 3081621 Gasket, Camshaft Cover 1
9 3014766 Болт с невыпадающей шайбой 3 3/8 - 16 X 1 3/64 in
  поз   номер по каталогу Название детали к-во Примечания

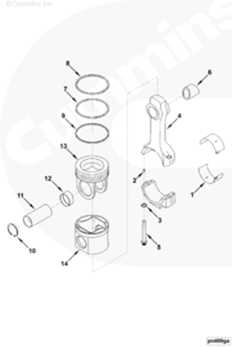

  PP2559-02 Шатун и поршень   Шатун и поршень
1 205840 Шатунный подшипник 12 Стандартный
  205841 Шатунный подшипник A/R 0.25 mm Oversize
  205842 Шатунный подшипник A/R Ремонтный размер 0,50 мм
  205843 Шатунный подшипник A/R 0.75 mm Oversize
  3811995 Шатун двигателя 6 Recon Equivalent 3811995 NX
2       69558 Установочный штифт 4
3       205126 Плоская шайба 2 5/8 in
4       3811994 Шатун двигателя 1
5       3013265 Болт крышки шатунов 2
6       3043909 Втулка 1
  3804571 Установочное поршневое кольцо 6
7       3090460 Компрессионное поршневое кольцо 1
8       4081176 Компрессионное поршневое кольцо 1
9       3090450 Маслосъемное поршневое кольцо 1
  3804720 Комплект поршней двигателя 6
10       205269 Пружинное кольцо 12
11       4095010 Поршневой палец 6
        3090069 Piston, Engine TLA 6
            3090443 Top, Piston 1
12               3090232 Втулка 2
13               3090446 Top, Piston 1
14           3090067 Skirt, Piston 1
© 2000-2011 Cummins Inc., Box 3005, Columbus, IN 47202-3005 U.S.A.
  поз   номер по каталогу Название детали к-во Примечания
  PP2559-03 Головка блока цилиндров   Головка блока цилиндров

  3331729 Головка блока цилиндров 6 Recon Equivalent 3331729 RX
1       3170134 Уплотнение штока клапана 4
2       3085962 Пружина клапана 4
3       3090469 Выпускной клапан 2 Serviced as 3804892
4       3081534 Сухарь клапана 8
        3331730 Головка блока цилиндров 1
5           3086192 Седло клапана 2
6           3086193 Седло клапана 2
7           3170135 Guide, Valve Stem 4
            3331731 Головка блока цилиндров 1
8               203933 Расширительная пробка 1
9               205401 Расширительная пробка 8
10               206224 Расширительная пробка 2
11               3040810 Резьбовая пробка 1
12               3046201 Уплотнительное кольцо 1
13               3056003 Резьбовая пробка 1
14               3056415 Уплотнительное кольцо 1
15               3278093 Трубная пробка 1 1/4 NPT
16               3331732 Головка блока цилиндров 1
17           3635250 Pin, Groove 2
18       3331752 Тарелка пружины клапана 4
19       4016438 Впускной клапан 1 Serviced as 3800955
20       4086649 Rotator, Valve 4
21 3081837 Болт с 12-гранной головкой 36
22 3634664 Прокладка головки блока цилиндров 6
© 2000-2011 Cummins Inc., Box 3005, Columbus, IN 47202-3005 U.S.A.
равпоз  номер по каталогу Название детали к-во Примечания
  PP2559-04 Форсунка   Форсунка

  4087887 Форсунка 6 Recon equivalent 4087887 RX
1       167157 Ball, Check 1
2       3330087 Sleeve, Injector 1
3       3347828 Spring, Injector 1
4       3347937 Уплотнительное кольцо 1
5       3347939 Уплотнительное кольцо 1
6       3348004 Сетчатый фильтр 1
7       3348515 Pin, Spiral 2
8       3348527 Spring, Injector 1
9       3417290 Spring, Injector 1
10       3867651 Уплотнительное кольцо 1
11       3867687 Seal, Injector 1
12       4002127 Цилиндрический штифт 2
13       4009692 Сетчатый фильтр 1
14       4076528 Housing, Top Stop Spring 1
15       3045047 Plug, Injector Orifice 1
16       3348547 Plunger, Injector Timing 1
        4002138 Plunger, Injector 1
17 3348523 Plunger, Injector 1
  4002137 Coupling, Injector Plunger 1
18               3867424 Socket, Injector Coupling 1
19               4002136 Coupling, Injector Plunger 1
20       4009787 Barrel, Injector 1
21       4010577 Уплотнительное кольцо 1
        4076567 Link, Injector Plunger 1
15           3045047 Plug, Injector Orifice 2
22           3867742 Retainer, Injector Link 1
23           3348552 Link, Injector Plunger 1
24           4010578 Housing, Injector Spring 1
25           203426 Цилиндрический штифт 2
26           3076068 Ball, Check 1
27           3329999 Retainer, Injector Nozzle 2
28           4010129 Nozzle, Injector 1
29           4903205 Plunger, Injector 1
30 3867147 Болт с 12-гранной головкой 6
31 3348663 Зажим форсунки 6
  поз   номер по каталогу Название детали к-во Примечания
  PP4724 Турбонагнетатель   Турбонагнетатель
  3045782 Резьбовая пробка 2 3/4 - 16 UNF
        3043556 Резьбовая пробка 1
        3046201 Уплотнительное кольцо 1
  3016182 Контргайка 4 3/8 - 24 UNF
  3627095 Болт с фланцем и шестигранной головкой 4
  4038024 Турбонагнетатель 1
        4955345 Турбонагнетатель в комплекте 1 Recon Equivalent 4955345 RX
            3202117 Соединение с прокладкой 1
            4038022 Турбонагнетатель 1 Serviced as 4955345
            3081824 Прокладка турбонагнетателя 1
            3037537 Уплотнительное кольцо 1
  4986447 Крепление распорки 4
  4986448 Крепление распорки 4
  поз   номер по каталогу Название детали к-во Примечания
  PP4724-04 Турбонагнетатель   Турбонагнетатель
  3804730 Турбонагнетатель в комплекте 1 Recon Equivalent 3804730 RX
        3537426 Турбонагнетатель 1 Serviced as 3804730
1           3537575 Корпус турбины 1
2           3527619 Паспортная табличка 1
3           3536588 Теплозащитный экран турбонагнетателя 1
4           3537301 Пружинное кольцо 1
5           3537916 Baffle, Turbocharger Noise 1
6           3502449 Уплотнительное кольцо прямоугольного сечения 1
7           3504967 Плоская шайба 4
8           3519163 Крепежный винт 2
9           3519535 Контргайка 1 M11 X 1.00
10           3591522 Упорное кольцо 1
11           3598528 Подшипник турбонагнетателя 2
12           3519641 Пружинное кольцо 4
13           3536155 Вал и колесо 1
14           3521225 Комплект болтов с шестигранной головкой 8 M8 X 1,25 X 16
15           3521442 Уплотнительное кольцо с зазором 1
16           3522904 Стопорная пластина 4
17           3523412 Уплотнительное кольцо с зазором 1
18           3523980 Маслоотражательная шайба 1
19           3524418 Регулировочная прокладка 1
20           3524419 Маслоотражатель 1
21           3525073 Комплект болтов с шестигранной головкой 4 M8 X 1,25 X 25
22           3536914 Упорный подшипник турбонагнетателя 1
23           3529372 Стандартная шестигранная гайка 1 1/4 - 28 UNF
24           3532593 Диффузор турбонагнетателя 1
25           3532617 Ленточный хомут 1
26           3522597 Цилиндрический штифт 2
27           3536589 Корпус подшипника турбонагнетателя 1
28           3534405 Уплотнительное кольцо прямоугольного сечения 1
29           3537339 Корпус компрессора 1
30           3593182 Рабочее колесо компрессора турбонагнетателя 1
© 2000-2011 Cummins Inc., Box 3005, Columbus, IN 47202-3005 U.S.A.
поз  номер по каталогу Название детали к-во Примечания

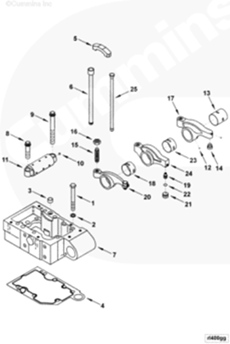

  RL4703-08 Коромысло   Коромысло

1 108604 Болт с шестигранной головкой 42 1/2 - 13 X 4 1/2 in
2 205128 Плоская шайба 42 1/2 Inch.
3 3079743 Круглый штифт 6
4 3081895 Gasket, Rkr Lever Housing 6
5 3085964 Клапан с крейцкопфом 12
6 3090378 Штанга толкателя 6
7 4922291 Housing, Rocker Lever 6
8 153582 Болт с 12-гранной головкой 6 5/8 - 11 X 2 1/2 Inch.
9 3081566 Болт с 12-гранной головкой 6
  4065640 Lever, Rocker TLA 6
        3089715 Ось коромысел 1
10           203933 Расширительная пробка 1
11           3089716 Ось коромысел 1
        4065630 Коромысло 1
12           4065627 Plug, Drive 2
13           3081514 Втулка 1
14           3089177 Гнездо под коромысло 1
15           3090007 Регулировочный винт коромысла 1
16           3680057 Стандартная шестигранная контргайка 1
17           4065629 Коромысло 1
        4065633 Коромысло 1
12           4065627 Plug, Drive 2
15           3090007 Регулировочный винт коромысла 1
16           3680057 Стандартная шестигранная контргайка 1
18           3085972 Втулка 1
19           3085978 Шарик коромысла 1
20           4065632 Коромысло 1
21           3085980 Гнездо под коромысло 1
22           3028349 Уплотнительное кольцо 1
        4065636 Коромысло 1
12           4065627 Plug, Drive 2
15           3090007 Регулировочный винт коромысла 1
16           3680057 Стандартная шестигранная контргайка 1
19           3085978 Шарик коромысла 1
21           3085980 Гнездо под коромысло 1
22           3028349 Уплотнительное кольцо 1
23           3085973 Втулка 1
24           4065635 Коромысло 1
25 3090377 Штанга толкателя 12
© 2000-2011 Cummins Inc., Box 3005, Columbus, IN 47202-3005 U.S.A.
mailto:info@partservice.ru?subject=сообщение%20с%20сайта
поз  номер по каталогу Название детали к-во Примечания
  ST4062-03 Стартер   Стартер
1 3018924 Провод заземления 2
2 4081237 Стартер 1
3 4081239 Стартер 1
4 3627372 Плоская шайба 2
© 2000-2011 Cummins Inc., Box 3005, Columbus, IN 47202-3005 U.S.A.
поз  номер по каталогу Название детали к-во Примечания
  TB4055-06 Конструкция турбонагнетателя   Конструкция турбонагнетателя
1 3637396 Прокладка впускного коллектора 6
2 206808 Уплотняющая шайба 2
3 3001301 Retainer, Seal 2
4 3001305 Соединение с прокладкой 2
5 3011829 Болт с невыпадающей шайбой 3 3/8 - 16 X 4 7/8 in
6 3014304 Уплотнительное кольцо прямоугольного сечения 12
7 3014766 Болт с невыпадающей шайбой 4 3/8 - 16 X 1 3/64 in
  3037536 Резьбовая пробка 1 9/16 - 18 UNF
8       3037537 Уплотнительное кольцо 1
9       3040813 Резьбовая пробка 1
  3811979 Connection, Air Crossover 1
        3040814 Резьбовая пробка 1 7/16 - 20 UNF
10           3036665 Резьбовая пробка 1
11           3036666 Уплотнительное кольцо 1
12       3040838 Болт с невыпадающей шайбой 8 3/8 - 16 X 1 1/4 in
13       3081869 Connection, Air Crossover 1
14 3042329 Плоская шайба 10 3/8 in
15 3060567 Болт с невыпадающей шайбой 26 3/8 - 16 X 2 3/4"
16 3043097 Прокладка выпускного коллектора 6
17 3046283 Болт с фланцем и шестигранной головкой 24 7/16 - 14 X 3"
18 3046286 Крепление распорки 20
19 3079883 Gasket, Aft Housing 2
20 3090299 Gasket, Aftercooler Cover 1
21 3408212 Болт с шестигранной головкой 10
22 4098955 Выпускной коллектор 1
23 3040839 Болт с невыпадающей шайбой 14
24 3096367 Cover, Aftercooler 1
25 4098953 Выпускной коллектор 2
26 4910356 Core, Aftercooler 1
27 4000406 Housing, Aftercooler 1
28 4910302 Стопорная пластина 12
© 2000-2011 Cummins Inc., Box 3005, Columbus, IN 47202-3005 U.S.A.
  поз   номер по каталогу Название детали к-во Примечания

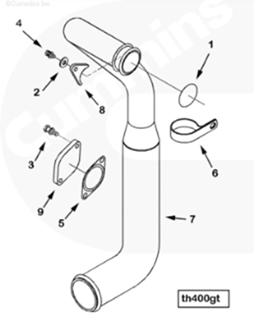

  TH4017 Корпус термостата   Plumbing, Thermostat
1 70624 Уплотнительное кольцо 1
2 146162 Плоская шайба 1 7/16 in
3 3010596 Болт с невыпадающей шайбой 2 3/8 - 16 X 1 1/4 in
4 3015283 Болт с невыпадающей шайбой 1 5/16 - 18 X 3/4 in
5 3060912 Соединение с прокладкой 1
6 3090165 Зажим 1
7 3090166 Водяная перепускная труба 1
8 3201287 Зажим 1
9 3201884 Защитная крышка 1
© 2000-2011 Cummins Inc., Box 3005, Columbus, IN 47202-3005 U.S.A.
поз   номер по каталогу Название детали к-во Примечания

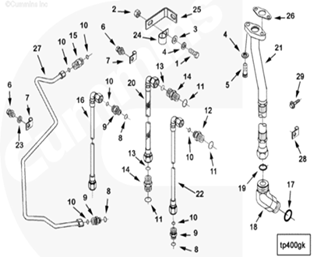

  TP4708 Трубопроводы турбонагнетателя   Трубопроводы турбонагнетателя
1 S 109 Болт с шестигранной головкой 1 3/8 - 16 X 7/8 in
2 S 223 Прочная шестигранная гайка 1 3/8 - 16 UNC
3 S 602 Плоская шайба 2 3/8 in
4 S 604 Стопорная шайба 3 3/8 in
5 205354 Болт с 12-гранной головкой 2 3/8 - 16 X 1 in
6 3071225 Болт с невыпадающей шайбой 2 3/8 - 16 X 3/4 in
7 3081825 Зажим 2
  3081950 Муфта с наружной резьбой 2 1 - 14 X 3/4 - 16
8       3037537 Уплотнительное кольцо 2
9       3085824 Муфта с наружной резьбой 2 11/16 - 16 X 9/16 - 18
10       3922794 Уплотнительное кольцо 2
  3081952 Муфта с наружной резьбой 1
11       3046201 Уплотнительное кольцо 1
12       3085825 Муфта с наружной резьбой 1
10       3922794 Уплотнительное кольцо 1
  3081954 Муфта с наружной резьбой 2
13       202557 Уплотнительное кольцо 1
11       3046201 Уплотнительное кольцо 1
14       3085827 Муфта с наружной резьбой 1
  3086016 Муфта с наружной резьбой 1
15       3086040 Муфта с наружной резьбой 1
10       3922794 Уплотнительное кольцо 2
16 3086054 Гибкий шланг 1
  3086019 Elbow, Male Adapter 1
17       3046943 Уплотнительное кольцо 1
18       3086041 Elbow, Male Adapter 1
19       3086234 Уплотнительное кольцо 1
20 3086024 Гибкий шланг 1
21 3086290 Патрубок для слива масла из турбонагнетателя 1
22 3086055 Гибкий шланг 1
23 3200281 Плоская шайба 1 3/8"
24 100269 Зажим 1
25 3201392 Brace, Turbocharger 1
26 3202117 Соединение с прокладкой 1
27 3331638 Tube, Lub Oil Supply 1
28 108722 Зажим 2
29 3064321 Болт с невыпадающей шайбой 1 3/8 - 16 X 7/8"
© 2000-2011 Cummins Inc., Box 3005, Columbus, IN 47202-3005 U.S.A.
поз   номер по каталогу Название детали к-во Примечания
  WP4702-08 Водяной насос   Водяной насос
1 S 103 A Болт с шестигранной головкой 1 5/8 - 11 X 2"
2 S 205 Стандартная шестигранная гайка 1 3/8 - 24 UNF
3 S 603 Стопорная шайба 1 5/8"
4 S 604 Стопорная шайба 1 3/8 in
5 S 658 Плоская шайба 1 5/8"
6 127362 Плоская шайба 3 3/8 in
7 3012476 Болт с невыпадающей шайбой 3 3/8 - 16 X 3"
8 3202007 Shaft, Water Pump 1
9 3086120 Уплотнительное кольцо прямоугольного сечения 1
10 3086121 Болт с круглой головкой 6
  3086132 Shaft, Water Pump TLA 1 Recon Equivalent 3086132 RX
11       4953334 Gear, Water Pump 1
12       3026556 Упорный подшипник 2
13       3034721 Retainer, Shaft 1
        3086177 Support, Water Pump 1
14           205156 Втулка 2
            3056416 Резьбовая пробка 1 5/16 - 24 UNF
15               3056003 Резьбовая пробка 1
16               3056415 Уплотнительное кольцо 1
17           4922207 Support, Water Pump 1
        3329524 Shaft, Water Pump 1 Serviced as 3806279
18           205498 Plug, Oil 1
19           3086123 Shaft, Water Pump 1
20 145623 Уплотнительное кольцо 1
21 3005594 Плоская шайба 2 3/8"
22 3010596 Болт с невыпадающей шайбой 3 3/8 - 16 X 1 1/4 in
23 3012472 Болт с невыпадающей шайбой 1 3/8 - 16 X 1 1/2 in
24 3012474 Болт с невыпадающей шайбой 1 3/8 - 16 X 2 in
  4081093 Водяной насос 1 Serviced as 4025310
25       S 962 E Draincock 1
26       S 16002 Подшипник качения 1
27       S 16069 Подшипник качения 1
28       70183 Пружинное кольцо 1
29       205258 Пружинное кольцо 1
30       206948 Сальник 1 Serviced as 3804573
31       4081090 Body, Water Pump 1
32       3042827 Shaft, Water Pump 1 Serviced as 3804573
33       205243 Impeller, Water Pump 1
34       3609826 Seal, Water Pump 1
35       S 911 B Трубная пробка 1 1/8 NPT
36 3036096 Brace, Water Pump 1
  3037536 Резьбовая пробка 1 9/16 - 18 UNF
37       3037537 Уплотнительное кольцо 1
38       3040813 Резьбовая пробка 1
39 3086259 Входной водяной патрубок 1
  3202101 Резьбовая пробка 1 1 1/16 - 12 UN
40       3046943 Уплотнительное кольцо 1
41       3050897 Резьбовая пробка 1
42 3096480 Сальник 1 Serviced as 3804705
43 3200968 Резьбовая пробка 1 7/8 - 14 UNF
44 3202283 Gasket, Water Pump 2
поз   номер по каталогу Название детали к-во Примечания
  WH4716 Водопроводная арматура маслоохладителя   Plumbing route: Water pump
1 3099408 Уплотнительное кольцо 1
2 206998 Tube, Water Transfer 1
3 4081156 Выходной водяной патрубок 1
4 3010596 Болт с невыпадающей шайбой 2 3/8 - 16 X 1 1/4 in
5 3028291 Уплотнительное кольцо 2
© 2000-2011 Cummins Inc., Box 3005, Columbus, IN 47202-3005 U.S.A.
